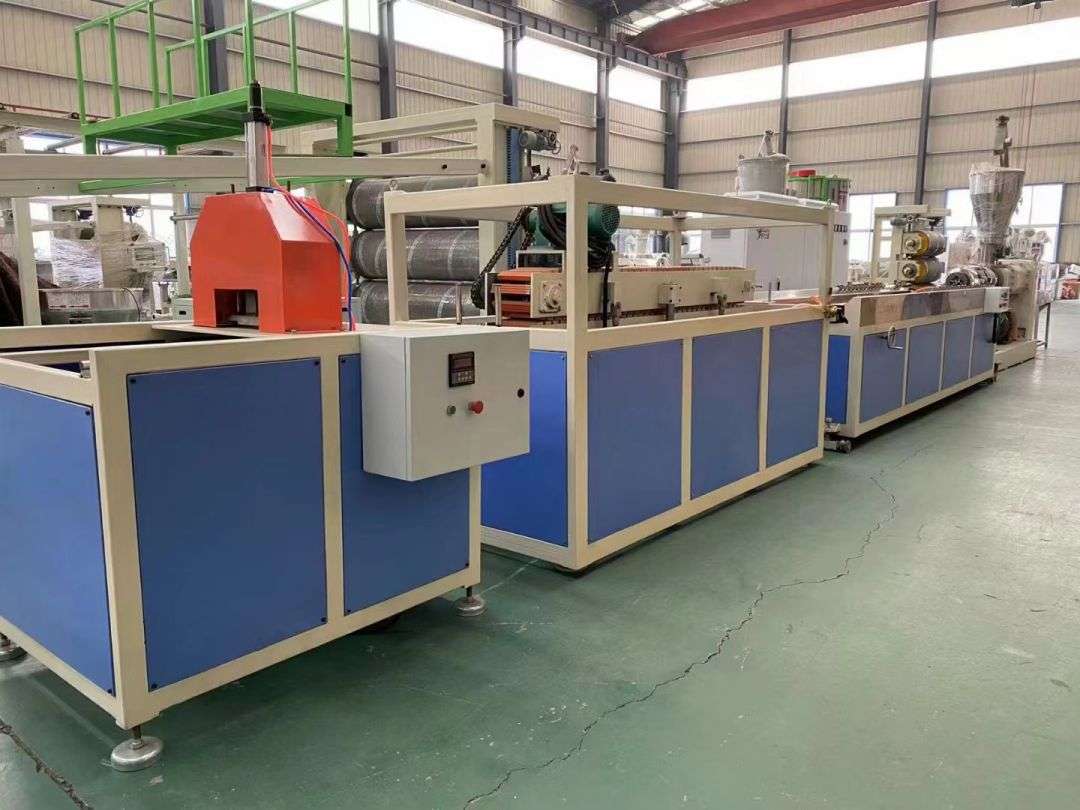

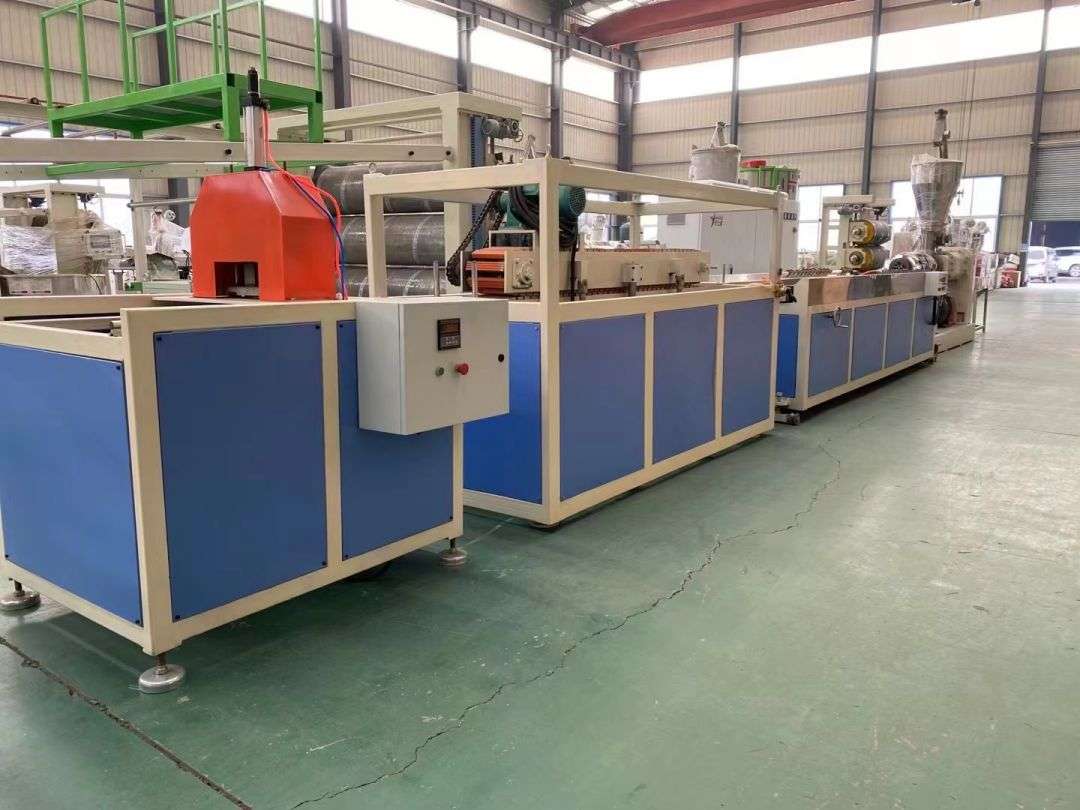

สายการผลิตโปรไฟล์ สายการผลิตโปรไฟล์ใช้เครื่องอัดรีดสกรูคู่ทรงกรวย SJSZ-65/132 ซีรีส์ แท่นสร้างรูปร่างสูญญากาศสแตนเลส รถแทรกเตอร์ตีนตะขาบ เครื่องตัดแบบรวมอัตโนมัติ และการพลิกชั้นวางขนถ่าย แท่นขึ้นรูปมีปั๊มสุญญากาศแรงดันสูงและปั๊มน้ำซึ่งปรับได้สี่มิติ รถแทรกเตอร์ถูกยึดด้วยระบบนิวแมติก เครื่องตัดความยาวคงที่อัตโนมัติใช้สวิตช์เคลื่อนที่เพื่อตัดตามความยาวคงที่ ชั้นวางแบบซ้อนได้ยาว 6 เมตร ทำจากสแตนเลสและพลิกกลับด้วยระบบนิวแมติก

ส่งคำถาม

รายละเอียดสินค้า

สายการผลิตโปรไฟล์

สายการผลิตโปรไฟล์ใช้เครื่องอัดรีดสกรูคู่ทรงกรวย SJSZ-65/132 ซีรีส์ แท่นสร้างรูปร่างสูญญากาศสแตนเลส รถแทรกเตอร์ตีนตะขาบ เครื่องตัดแบบรวมอัตโนมัติ และการพลิกชั้นวางขนถ่าย แท่นขึ้นรูปมีปั๊มสุญญากาศแรงดันสูงและปั๊มน้ำซึ่งปรับได้สี่มิติ รถแทรกเตอร์ถูกยึดด้วยระบบนิวแมติก เครื่องตัดความยาวคงที่อัตโนมัติใช้สวิตช์เคลื่อนที่เพื่อตัดตามความยาวคงที่ ชั้นวางแบบซ้อนได้ยาว 6 เมตร ทำจากสแตนเลสและพลิกกลับด้วยระบบนิวแมติก

กรณี

การแสดงสินค้า

โครงการ	พารามิเตอร์ทางเทคนิค
เครื่องยนต์หลัก
ตู้ควบคุมไฟฟ้า	* สวิตช์ลม: Chint * เหล็กที่ใช้มีความหนาไม่ต่ำกว่า 1.5 มม. และอุปกรณ์ไฟฟ้าทั้งหมดเป็นยี่ห้อดัง
ปริมาณการผลิต (กก./ชม.)	100-200 (แตกต่างกันไปตามปริมาณการอัดรีดของวัสดุแปรรูปและสภาพการทำงานที่แตกต่างกัน)
ขนาด (มม.)	3670 x 1500 x 2350 มม
น้ำหนัก (กก.)	3000กก
ถังสูบจ่ายและป้อนอาหารอัตโนมัติ	วัสดุ: สแตนเลส
สายส่งไฟฟ้า	ระบบสามเฟสสี่สาย
ตัวควบคุมอุณหภูมิพร้อมฟังก์ชันหยุดฉุกเฉินและป้องกัน	โต๊ะควบคุมอุณหภูมิอัจฉริยะ ฟังก์ชั่นแจ้งเตือนการป้องกันกระแสเกิน ระบบป้องกันไฟฟ้าแรงสูงเกินพิกัด
คุณสมบัติ	แรงเฉือนสูง เอฟเฟกต์การทำให้เป็นพลาสติกที่ดี ความเร็วในการอัดขึ้นรูปโปรไฟล์กำลังสูง (100-160 กก. / ชม.) ในขนาดที่สอดคล้องกัน เพื่อตอบสนองความต้องการเอาต์พุตของสายการผลิต วัสดุการผลิตระดับสูงและชิ้นส่วนที่ทนทานมีคุณสมบัติทนทาน
ข้อมูลแผงการทำงานแสดงอย่างไร	จอแสดงผลดิจิตอล
สกรู: โลหะผสมคุณภาพสูง 38CrMoAIA ไนไตรด์ชั้นความหนา 0.7 มม.,ความแข็งพื้นผิว HV940,Ra0.4um แบรนด์ที่มีชื่อเสียงของจีน
เส้นผ่านศูนย์กลาง (มม.)	65/132มม
ความยาวที่ใช้งาน (มม.)	2140มม
ปริมาณ	ข้อ 2
รูปร่าง	เรียว
ความเร็ว ความเร็ว (รอบ/นาที)	1~34 (ออกไปข้างนอก)
กลองโลหะผสมคุณภาพสูง 38CrMoAIA ไนไตรด์ชั้นความหนา 0.7 มม., ความแข็งผิว HV940, Ra0.4um
ประเภทกระบอกสูบเครื่องจักร	อุปกรณ์เสาหิน
วิธีทำความร้อน	หล่อแหวนทำความร้อนอลูมิเนียม
จำนวนพื้นที่ทำความร้อน	พื้นที่ 4
กำลังความร้อน (กิโลวัตต์)	30Kw (11/4/6/8)
ช่วงอุณหภูมิ (℃)	50~350℃
จำนวนพื้นที่ทำความเย็น	3 อำเภอ
แกนการไหลรวม	45# พื้นผิวภายในชุบโครเมียม
ทางเดินของน้ำหล่อเย็น	พัดลม 3X250w ระบายความร้อนแล้ว
สื่อความเย็น	อากาศ
การประกันคุณภาพ	อายุการใช้งานมากกว่า 10,000 ชั่วโมง
วิธีการจัดการดรัมเครื่องจักร	ความแข็งของโลหะผสมคู่ HRC 55-62
2.ระบบขับเคลื่อนและระบบลดความเร็ว
กำลังมอเตอร์ขับเคลื่อนหลัก	37kw มอเตอร์แบรนด์ดังของซานตง
วิธีการทำงานของมอเตอร์หลัก	มอเตอร์แบบอะซิงโครนัสสามเฟส เชื่อมต่อโดยตรงกับกระปุกเกียร์ มอเตอร์พร้อมตัวควบคุมการแปลงความถี่ตัวแปร
ความเร็วของเครื่องยนต์หลักขับเคลื่อนหลัก	30~1400r/นาที
ยี่ห้อของกล่องเกียร์	กล่องเกียร์แรงบิดสูงแนวนอน เกียร์เอียงฟันแข็ง
ล้อเกียร์	การบำบัดการแทรกซึมของไนโตรเจน วัสดุเกียร์คือ 20CrMoTi
กล่องตั๋วงาน	เพลาลดกล่องกระจายสองอันขับเคลื่อนด้วยเฟืองไทคัล
โหมดควบคุมความเร็วของมอเตอร์หลัก	การควบคุมความเร็วไฟฟ้ากระแสสลับ
3.ระบบปั๊มสุญญากาศ
พิมพ์	ปั๊มสุญญากาศวงแหวนน้ำ
พลังของมอเตอร์	3กิโลวัตต์
โหมดการทำงานของมอเตอร์	มอเตอร์แบบอะซิงโครนัสสามเฟส
ระดับสุญญากาศ	0~-0.8pa
ปั๊มสุญญากาศ	อัตราไอเสีย: 60m³/ชม

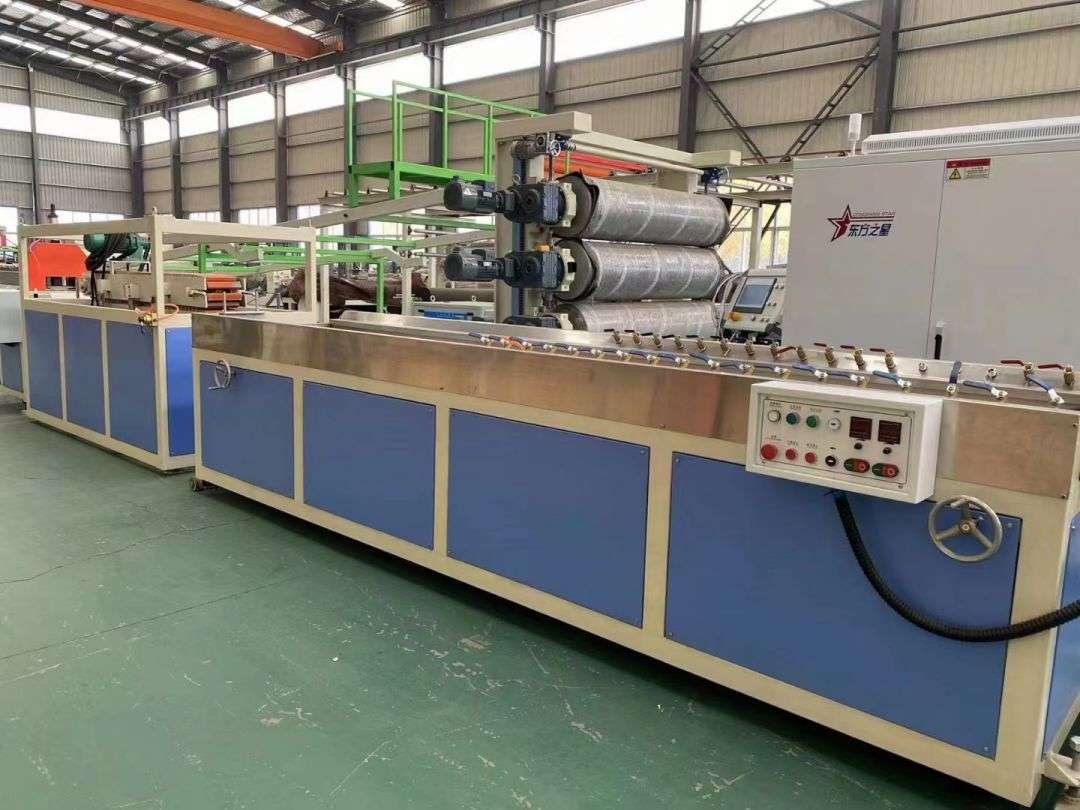

1. 240 โต๊ะตั้งสูญญากาศ

ขนาด (มม.)	400012001475 มม. (รวมขนาดรางนำ)
วัสดุแผ่นน้ำ	สแตนเลส
จำนวนหัวฉีดลมและหัวฉีดน้ำ	ประมาณ 60
เคลื่อนย้ายมอเตอร์ก่อนและหลัง	0.75KW (1 ชุด)
ปั๊มน้ำ	3KW
ประเภทปั๊มสุญญากาศ	ปั๊มสุญญากาศแบบวงแหวนน้ำ
กำลังปั๊มสุญญากาศ	สอง, 4kw
ระดับสุญญากาศ (Mpa)	0~-0.8pa
ตำแหน่งและโหมดการเชื่อมต่อของหัวฉีดไอน้ำ	ตำแหน่ง: ทั้งสองด้านของระยะการตั้งค่า: แบบคงที่
โหมดการปรับความสูงตรงกลาง	คู่มือหนอนประสาทหูเทียม
ตู้ควบคุม	1、 ใช้งานง่าย 2、 ตระหนักถึงตารางการตั้งค่าก่อนและหลังการปรับไฟฟ้า การปรับขึ้นและลงด้วยตนเอง 3、 เครื่องใช้ไฟฟ้าทำจาก Chint 4、 มอเตอร์ทั้งหมดมีการป้องกันโหลดมากเกินไป
ปริมาตรและปริมาณของถังเก็บน้ำ	ประมาณ 150 ลิตร

พารามิเตอร์ข้อกำหนดทั่วไป

การควบคุมน้ำประปาและการระบายน้ำอัตโนมัติ

ตารางสุญญากาศ 1

เคลื่อนไปข้างหน้า 700 มม. มม

ปรับซ้ายและขวา ± 30 มม

แผ่นน้ำทำจากสแตนเลส

ท่อและอุปกรณ์ภายนอกสามารถติดตั้งและยกเครื่องได้ง่าย

ท่อด้านนอกสำหรับจ่ายน้ำและระบายน้ำทั้งหมดทำจากท่อเหล็กชุบสังกะสีขนาด 1 "-2"

รูปลักษณ์ที่ดูดี

2. รถแทรคเตอร์ตีนตะขาบ

ยาว X และกว้าง (มม.)	1800มม. x 1500มม. x 1700มม
ความเร็วฉุด (ม. / นาที) การดึงคานสูงสุด	0.8-5 ม./ลิตร 4000 นิวตัน
กำลังฉุดมอเตอร์ (กิโลวัตต์)	2.2kw x 1
ติดตามทาง	นิวเมติก
โหมดการเชื่อมต่อมอเตอร์	การเชื่อมต่อแบบดาว
จำนวนมอเตอร์	1
ความเร็วมอเตอร์	10~1450r/นาที
ติดตามความยาวที่มีประสิทธิภาพ	1500มม
การควบคุมความเร็วของมอเตอร์	มอเตอร์ AC, การควบคุมความเร็วของอินเวอร์เตอร์
โหมดการเชื่อมต่อของยางและแทร็ก	เชื่อมต่ออย่างรวดเร็วด้วยสกรู ง่ายต่อการติดตั้งและถอดออก
ลักษณะของบล็อกฉุด	ใช้ร่วมกับบล็อกยางและเหล็ก Q235A มีความทนทานและทนต่อการสึกหรอได้ดี
แคลมโหมดของโหมด	การควบคุมด้วยลม
ความสูงตรงกลางของรถแทรกเตอร์	1,000 ± 50 มม. ปรับความเร็วการยึดเกาะแบบซิงโครนัส
แรงดันอากาศอัด	0.5~0.7Mpa
วิธีการเติมเชื้อเพลิงแบบโซ่	นอกจากนี้ด้วยตนเอง
ตู้ควบคุม ชิ้นส่วนกระบอกสูบและนิวแมติก	ชิ้นส่วนไฟฟ้า: Chint Yadke ใช้กระบอกสูบ
ชิ้นส่วนนิวแมติกทั้งหมด: Yadker × ตัวควบคุมรถแทรกเตอร์อยู่บนแผงควบคุมสุญญากาศ × ประตูและกล่องส่วนที่เหลือผลิตด้วยแผ่นเหล็กหนา 1.5 มม. × รูปลักษณ์ของรถแทรกเตอร์มีความสวยงาม

เครื่องตัดแบบรวมอัตโนมัติ

3. เครื่องตัด: 1,200 มม. X 1160 มม. X 1600 มม.
โหมดความดัน ความแม่นยำในการตัด ตัดความสูง ตัดกำลังมอเตอร์	วงจรนิวแมติก ≤2มม ≤150มม 1.5 กิโลวัตต์
ความกว้างในการตัดสูงสุด	260 มม
วิธีมิเตอร์	สวิตช์ตาแมว
แรงดันอัดอากาศ	0.5~0.7Mpa

ตารางรวม

ความยาวที่มีประสิทธิภาพ	4,000 มม
วิธีการปลดปล่อย	โหมดนิวแมติก
